CX6040BI型X射线检查系统技术建议书

2016-01-06 09:38:11 来源:安检之家

TAGS关键字:

[摘要]CX6040BI型X射线检查系统技术建议书CX6040BI型X射线检查系统技术建议书1产品简介威视® CX6040BI型X射线检查系统(以下简称“CX6040BI”)是同方威视技术股份有限

CX6040BI型X射线检查系统技术建议书ekN安检之家

CX6040BI型X射线检查系统ekN安检之家

技术建议书ekN安检之家

许可证.jpgekN安检之家

1产品简介ekN安检之家

威视® CX6040BI型X射线检查系统(以下简称“CX6040BI”)是同方威视技术股份有限公司自主研发制造的新型多能量型X射线检查设备。CX6040BI通道宽度为606毫米,高度为420毫米,特别适用于手提行李的安全检查,可以广泛应用于机场旅检、车站贵宾厅、大型重要活动安检、重要场所安检等场合。产品设计结合行业 ,融合先进的工业设计理念,整体外观更加简约美观。ekN安检之家

CX6040BI采用世界上最新技术,使图像分辨更清晰,操作更人性化、更高效,使用可靠性和安全性更高。CX6040BI同时具备物质识别功能,能够根据被检物的有效原子序数,分辨出有机物、无机物和混合物(或轻金属),并在图像上赋予不同的颜色,有助于操作人员对图像进行识别和判断;CX6040BI也可以对爆炸物和毒品进行辅助探测并报警。ekN安检之家

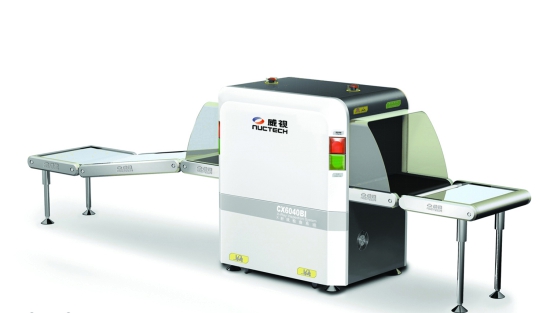

CX6040BI外观图.jpgekN安检之家

CX6040BI外观图ekN安检之家

 2技术特点ekN安检之家

■图像清晰,CX6040BI的丝分辨力可以达到国际领先的0.0787毫米金属丝(40AWG),穿透力达40毫米钢板,图像分辨率都采用1280×1024;ekN安检之家

■先进的物质识别功能,能够将被检物的不同类别物质组成表示为不同颜色:ekN安检之家

有机物 —— 橙色ekN安检之家

无机物 —— 蓝色ekN安检之家

混合物和轻金属 —— 绿色ekN安检之家

■爆炸物和毒品辅助探测功能,根据爆炸物和毒品的物质组成特点进行自动探测并报警;ekN安检之家

■极低的环境辐射剂量率,设备周边辐射剂量率接近天然本底水平,符合所有国际国内健康安全标准;ekN安检之家

■根据人体工程原理设计专用键盘、图像显示及人机交互界面,设备操作更加简单和人性化;ekN安检之家

■图像放大区域任意选取,提供连续放大、逐级放大、局部放大(类似放大镜功能)多种放大模式,结合缩微窗功能,使图像放大操作更方便、更高效;ekN安检之家

■检查图像自动存储,同时提供手动选择存储功能,可以将选定的图像或图像局部区域存储到指定文件夹;支持将专用图像格式转换为JPG、BMP、GIF等通用图像格式;支持将图像转存至USB存储设备;ekN安检之家

■提供危险品图像插入功能(TIP功能),方便操作人员图像识别能力训练和考核;ekN安检之家

■采用Windows XP 操作系统软件,系统运行稳定,启动时间不超过60秒;ekN安检之家

■支持双向扫描功能,可以对任意方向传送的物品进行扫描并成像;ekN安检之家

■基于计算机平台,提供以网络应用为载体的远程协作检查模式,以及图像传输和集中存储功能;ekN安检之家

■采用模块化设计,并提供X射线源、探测器阵列、专用键盘等关键部件的测试诊断功能,使设备故障诊断及维修更加准确和快捷。ekN安检之家

3技术原理ekN安检之家

X射线是比可见光波长还要短的一种电磁辐射,具有比可见光更强的穿透能力,甚至能够穿透一定厚度的钢板。当X射线穿过物品时,不同物质组成、不同密度和不同厚度的物品内部结构能够不同程度地吸收X射线,密度、厚度越大,吸收射线越多;密度、厚度越小,吸收射线越少,所以从物品透射出来的射线强度就能够反映出物品内部结构信息。CX6040BI采用线扫描工作方式,物品逐层被X射线照射;透射射线信号被探测、处理后,对获得的数据进行图像重建就得到了下图所示的X射线黑白图像,图像上能够表现物品的内部结构轮廓信息。ekN安检之家

内部轮廓图.jpgekN安检之家

CX6040BI采用高能探测器和低能探测器两组探测器阵列,分别探测高能谱和低能谱射线信号。将高能与低能信号进行比对,能够获得被检物品的有效原子序数,即沿射线方向被检物品物质原子序数的加权平均。根据有效原子序数信息,可以将被检物品的物质组成分为有机物、无机物和混合物(或轻金属)三个类别,并在图像上分别用橙色、蓝色和绿色表示,就得到了下图所示的彩色图像:ekN安检之家

彩色图像.jpgekN安检之家

典型物质类别及颜色定义如下表所示:
