一片具有战略轰炸机品质的X光安检机智控电路板上市了

2017-04-20 11:00:33 来源:

[摘要]随着X光安全检查设备成为未来安防领域的必备产品,作为核心技术之一,这片带信号数据分析功能的X光安检机电路控制板迅速在行业内走红。

 jPh安检之家

随着X光安全检查设备成为未来安防领域的必备产品,作为核心技术之一,这片带信号数据分析功能的X光安检机电路控制板迅速在行业内走红。jPh安检之家

2017年4月19日武汉艾崴科技有限公司发布了一片应用于X光安检系统的控制电路板。基于STM32F103C8T6芯片,分别针对入门级与中高端产品X光安检机控制解决方案。jPh安检之家

艾崴安检IWILDETECTOR“智能X光安检机电路控制板方案”具备五大技术特性:jPh安检之家
1、率先集成多路3V、 5V、 9V、 12V、 48V 、220V电源电压电流采集阵列直连接口jPh安检之家
2、支持全球所有通用型结构X光安检机硬件平台jPh安检之家
3、支持Linux/Android OS/windows系统jPh安检之家
4、支持危险物品告警提示与设备故障自诊断功能jPh安检之家
5、支持控制行李传输带电机开关,X射线源开关,红外开关量采集,多路指示灯控制,备用接口等。jPh安检之家

资料显示硬件平台方面,STM32F103C8T6芯片支持串口232, USB2.0 , RJ45 等I/O端口,高级定时器TIM1和3个通用定时器TIM2、TIM3、TIM4和数据12路A/D转换功能。在模数转换算法上,支持电压采样、电流采样、故障自诊断、干扰抑制技术。STM32F103C8T6还支持5路开关量控制输出12V/220V直流继电器控制的芯片方案,不仅大大节约成本,而且兼容不同X光安检机系统平台。jPh安检之家
板载通信接口标配RS232高速串行总线接口,通迅协议与方式速率等参数配置可自设定,并支持通迅自锁加密。jPh安检之家
 jPh安检之家

jPh安检之家

jPh安检之家
战略轰炸机控制系统采用ISOCOM光藕jPh安检之家
强弱电控制隔离是自控领域必备的技术,这片电路板采用具有国际军工背景的英国大品牌ISOCOM光藕,有资料显示这块小芯片除了战斗机,航空母舰在用,太空中飞行的宇宙飞船也在用,质量和稳定性是不用说,单颗价格是有点高,智能X光安检机控制电路板尽然用到了十一颗,可想而知艾崴安检对块小小电路板的做工用料是多么的厚道。jPh安检之家

jPh安检之家
控制输出小型继电器也是采用国内知名宏发品牌,HF32F-012-ZS3继电器触点采用银合金制成寿命长并配有灭弧泄放电路,也算是国内元器件市场精品。多家国际国内机器人公司采用这款继电器来进行12V弱电操控220V交流强电通断。jPh安检之家

jPh安检之家
作为X光安检机控制关键技术,在数据采集阵列算法上,STM32F103C8T6可支持市场大多数DC直流电源的电压电流采集。在X光安检系充平台上,STM32F103C8T6支持全球主流可编逻辑语言开发平台,并为安防产业链合作伙伴提供多套特定功能定制方案支持。jPh安检之家

艾崴安检IWILDETECTOR “智能X光安检机电路控制板”方案在安防应用生态圈方面具备较强兼容性。安全检查X光机体系中的全部应用。医疗服务上,囊括了西门子、通用电气、RADLINK、……等平台优势巨大。jPh安检之家
在产品形态的拓展上艾崴安检IWILDETECTOR “智能X光安检机电路控制板”也颇具潜力。对Linux与AndroidOS / windwos系统的支持,可使产品在智能领域垂直化开发。而且,艾崴安检智能X光安检机电路控制板还支持数据存储,率先支持MODBOS总线解码,可为大型X光安检机自动控制提供完整解决方案。为量产小型X光安检机产品的差异化与创新提供了平台机会。jPh安检之家
jPh安检之家
 jPh安检之家

jPh安检之家

jPh安检之家
jPh安检之家

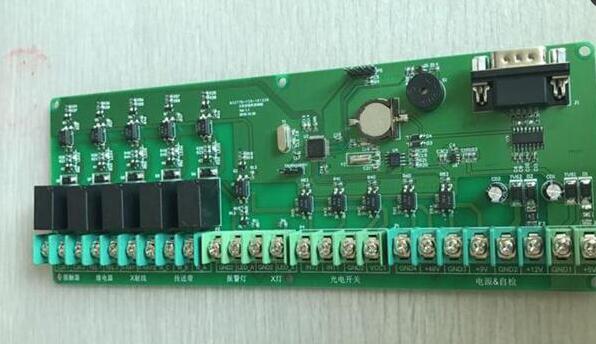

X光安检机智控电路板实物图jPh安检之家
数据显示,预计到2020年,全球X光安检机的市场规模将从2015年的10亿美元增长到50亿美元,发展空间巨大。在这场安防市场的争夺战中,谁先拥有优良的X光安检机控制解决方案,谁就占得先机。作为安防系统重要的入口行李检测设备,质量可靠稳定的控制电路板是各家厂家不断优化的重要部件,也是进入智能安防领域的金钥匙。jPh安检之家
 jPh安检之家

jPh安检之家

jPh安检之家

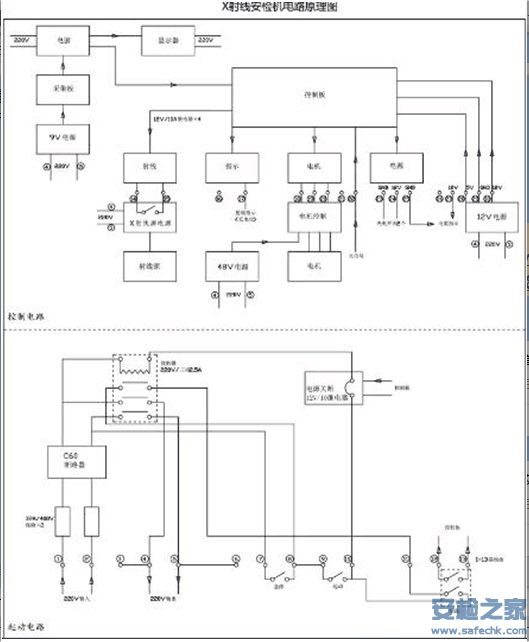

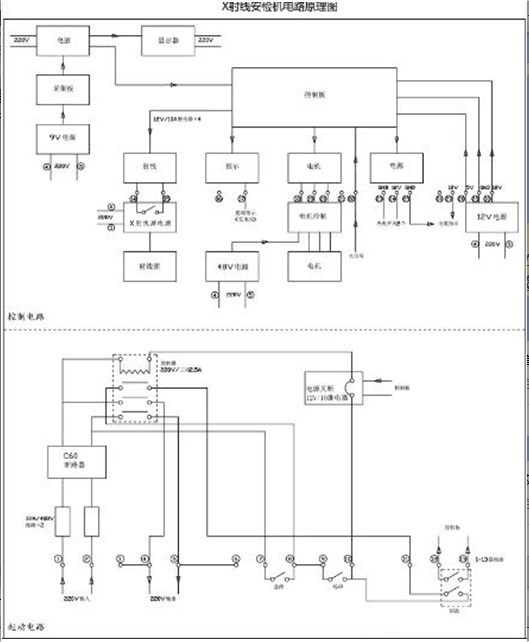

外围连结电路图jPh安检之家
从事安防设备生产起家经过多年技术积累的艾崴安检IWILDETECTOR,“智能X光安检机电路控制板”方案在技术上具有天然优势,通过互联互通能力和安防设备应用生态圈等方面的整合,使其在技术性、兼容性、扩展性方面可圈可点,为全球安防设备技术的创新智能提供了有效支撑。
