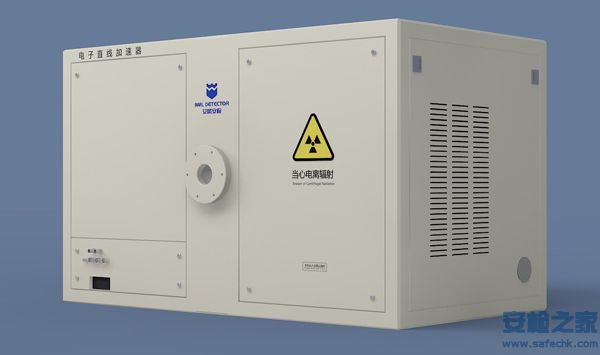

电子直线加速器的主要辅助设备水冷系统

2021-10-12 13:58:29 来源:

TAGS关键字:

[摘要] 电子直线加速器可广泛应用于许多行业领域。加速器在工作的过程中,多个部件会产生大量的热量,器件对温度要求在相对比较稳定的状态才能保证加速器的正常工作。水冷系统是加速器的

 电子直线加速器可广泛应用于许多行业领域。加速器在工作的过程中,多个部件会产生大量的热量,器件对温度要求在相对比较稳定的状态才能保证加速器的正常工作。水冷系统是加速器的主要辅助设备,其作用是采用循环水对加速器的加速管、速调管、扫描盒波导窗、聚焦线包等各负载进行冷却。同时通过加热和制冷的手段使水温恒定在设定的范围内。hkL安检之家



     根据加速器对水冷系统的技术要求, 水冷系统分为两大部分:一部分是加速管的冷却,由于其温度控制较严格,采用恒温水冷,这部分又包括水循环系统、制冷系统和控制保护系统三部分,并组装在机柜内;另一部分是普通水冷,用于其它发热部件,这部分主要包括加速器循环系统和冷却塔循环系统两部分,以水作为冷媒,主要工作原理是从加速器回来的热水经过热交换器与冷却塔循环水进行热量交换,将加速器循环系统的水进行冷却,而冷却塔循环水通过冷却塔散热。

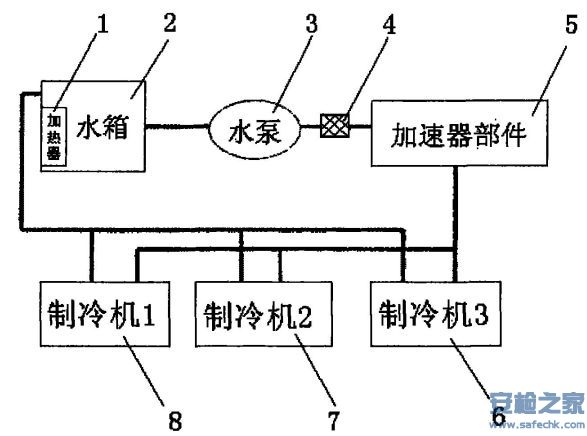

直线加速器的冷却和散热系统基于制冷机的工作原理,它采用循环水做为介质进行热量交换,由冷剂制冷给水降温,再通过水对直线加速器部件进行降温,如此不断地循环,将微波源等部件在工作过程中产生的热量带走。为保证直线加速器部件处在相对恒定的温度状态下,冷却和散热系统需要一定的压力和流量。水冷却系统一般由蒸发器、冷凝器、水泵、压缩机四大部件组成,设备工作时产生的热量经过压缩机制冷系统的制冷循环最终传导到空气中。相应的控制器件可以按设定的参数要求控制压缩机制冷系统的工作,从而保证设备的冷却水温度始终控制在指定的范围。


艾崴科技是一家专注于公共安全领域大型辐射成像安检设备研发、生产和销售的国家高新技术企业。自2010年成立以来,始终致力于安防产品上门堪查设计与定制化开发,机电工程师现场安装调试,客服团队蹲点伴随服务模式,积累了大量实战技术经验,打造出具有实用性和性价比更强的安检设备。公司坚持以全球市场为导向,以持续的创新科技提升客户价值,努力创造出更多的安检产品、解决方案和服务回馈全球行业客户,让世界更安全!
