大型车辆集装箱x射线成像系统之电子回旋加速器和电子直线加速器

2021-04-01 15:26:43 来源:

TAGS关键字:

[摘要]大型货车集装箱安检系统从射线方面可分为两种,一种是利用放射源 (如钴60)产生的γ射线成像,另一种是利用加速器产生的x射线成像。由于放射源无时无刻都在释放γ射线

大型货车集装箱安检系统从射线方面可分为两种,一种是利用放射源 (如钴60)产生的γ射线成像,另一种是利用加速器产生的x射线成像。由于放射源无时无刻都在释放γ射线,方向是向四面八方扩散的,随着活度的衰减需要定期更换放射源,在安全防护方面也比较苛刻,大大增加了操作维护的难度,基于以上几点,大部分货车集装箱安检系统选择加速器射线源。 OB6安检之家

大型货车集装箱安检系统射线源主要采用:电子回旋加速器和电子直线加速器OB6安检之家

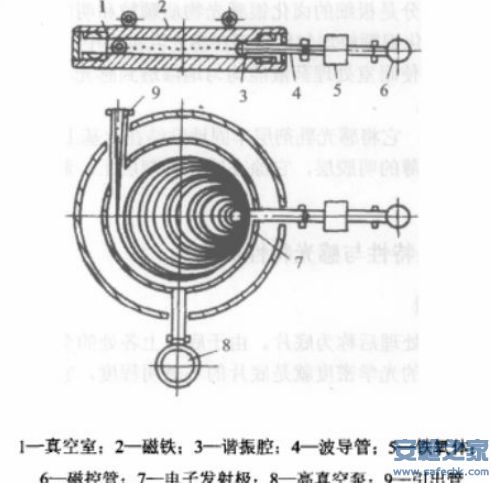

大型汽车集装箱透视安检系统之电子回旋加速器OB6安检之家

截图112.jpgOB6安检之家

大型货车集装箱安检系统射线源,电子回旋加速器是一种以恒定磁场使电子回转,同时由谐振腔产生固定频率的高频电场加速电子的低能加速器。在恒定磁场作用下,电子绕一圈的时间随能量的增加而变快。若使电子回转一圈,加速电场恰好变化整数个周期,则电子即能逐步被加速,现可做到直至20MeV,束流强度达10mA左右。这种加速器所用的磁场较低,磁铁较轻,技术上容易实现,是一种性能良好的电子加速器。OB6安检之家

OB6安检之家
电子回旋加速器射线源,用于货物车辆安检、集装箱检查较好替代γ源成像安检。电子回旋加速器是一款适用于集装箱安检检测系统(CIS)的高能脉冲式X射线源,能够对有机物、无机物材料等各类危险品进行有效物质识别,有效提升辐射成像检测的技术水平,提高对特异物质(***、***等危禁品)的探测准确率,为海关、民航及其他行业提供更强有力的高科技安检工具。OB6安检之家

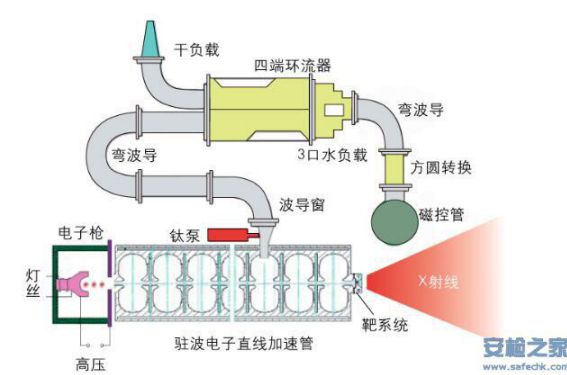

大型汽车集装箱透视安检系统之电子直线加速器OB6安检之家

截图222.jpgOB6安检之家

电子直线加速器工作原理OB6安检之家

大型汽车集装箱透视安检通道系统电子直线加速器是利用微波电场, 沿直线轨道加速电子到较高能量,用高能电子束轰击重金属靶, 产生高能量的X 射线用于检测的装置。OB6安检之家
应用优势►OB6安检之家
♦ 加速器X射线能量高、剂量率大,检测尺寸大、图像质量好(噪声小,细腻);OB6安检之家
♦ 焦点小,空间分辨率高,焦距大,照相清晰度高;散射线少,照相灵敏度高;OB6安检之家
♦ 相对于同位素γ射线,可选多种加速器射线能量MeV ;OB6安检之家
♦ 射线穿透能力强,透照厚度大;射线强度大,曝光时间短,可以连续运行,工作效率高;OB6安检之家
♦ 只在开机时候有X射线,关机之后则没有X射线,不存在辐射残留问题,也无需考虑废源处理问题;OB6安检之家
♦ 机械操作灵活,多角度对工件进行探伤,后处理工艺简单。OB6安检之家

截图333.jpgOB6安检之家

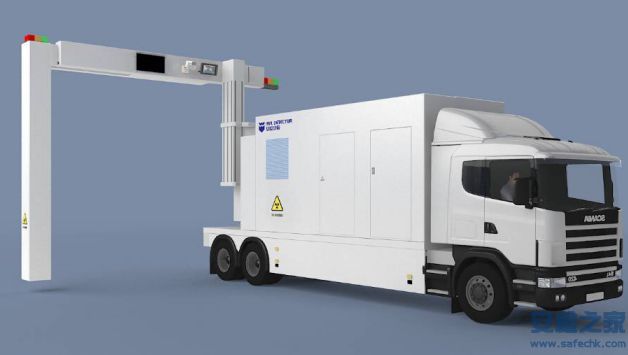

IWILDT™ AN-48002800集装箱X光安检机采用交替双能 (6/3MeV)驻波电子直线加速器,加速器是产生高能电子柬的装置,当高能电子束与靶物质相互作用时,其部分能量转 换为穿透力较强的轫致辐射,发出脉冲x射线束,x射线能量有3MeV和 6MeV两种,经准直器成形后,变成扇形束。被检查物通过系统扫描时,图像获取系统得到x射线穿透的图像,通过一系列算法重建,系统能够判断集装箱内货物的等效原子序数。根据等效原子序数的不同区分出有机物和无机物,并将不同材料用颜色在扫描图像上区分,如有机物将被标为橙色,无机物将被标为蓝色。物质识别功能将会为检查人员提供更为有效、准确和直观的图像信息,以协助他们查出藏匿的违禁品和危险品。OB6安检之家
系统采用交替双能 (6/3MeV)驻波电子直线加速器 ,它可以按照预先设定的频率交替射 出高能 (6MeV)和低能 (3MeV)的 x射线。系统仅需进行一次扫描,就能够同时生成高能、低能灰度图像和物质识别的彩色图像。而不需要来回扫描几次,从而节省了扫描时间、提高了系统的通过率。OB6安检之家
